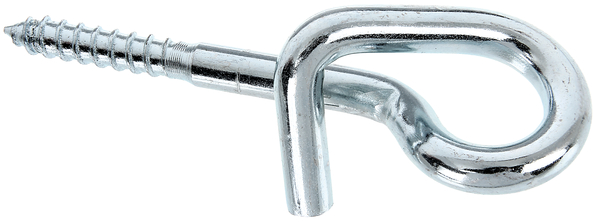

Ganchos de columpios con rosca de madera
Art.-No. 204525
Acero crudo, galvanizado, para atornillar

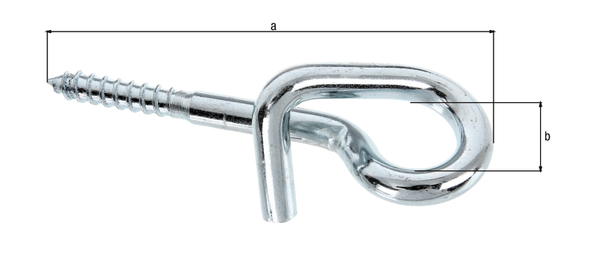

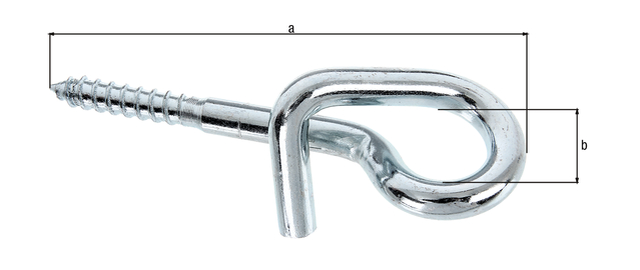

- Medida a:
- 160 mm
- Medida b-Ø:
- 11.5 mm
- Roscado-Ø:
- 12 x 55 mm
- Carga máxima:
- 200 kg
- Tipo de fijación:
- ZEINSCHR
- Material/Superficie:
- Acero crudo, galvanizado, para atornillar
- U.E.:
- 5
- U.P.:
- Pieza
- Superficie / Color:
- VERZ
- Material:
- Acero
- :
- 11.5 mm
- :
- 160 mm
- Peso por UV (kg):
- 0.242 kg

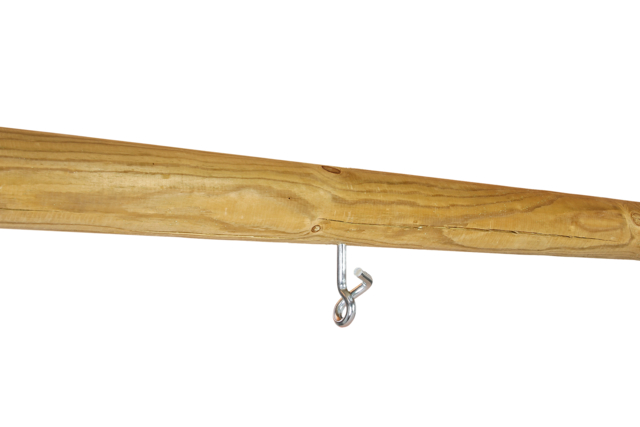

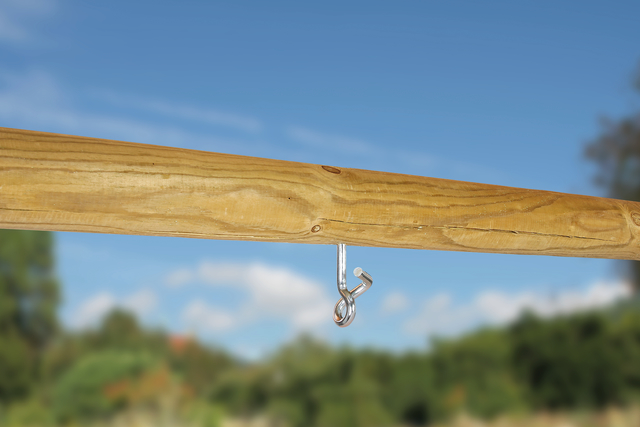

- Ganchos oscilantes con rosca de madera: Deben atornillarse en la viga de madera al menos 10 mm más allá de la rosca ( 70 mm ), para que el momento de pandeo, la carga principal, no golpee la rosca. La viga de madera debe tener un grosor mínimo de 80 mm: La viga debe ser preperforada a una profundidad de 75 mm con una broca de 9 mm para un gancho oscilante de 12 mm y a una profundidad de 50 mm con una broca de 7 mm para un gancho oscilante de 10 mm. Si hay grietas secas en la madera en la zona de los agujeros de perforación, los ganchos deben ser retirados, ya que el efecto de la muesca puede hacer que el gancho se rompa.
- Gancho basculante en mampostería: Para fijar un gancho basculante en mampostería, utilice el anclaje S 12 para un grosor de cable de 10 mm; el anclaje S 14 para un grosor de cable de 12 mm. El gancho basculante debe atornillarse en el anclaje 15 mm más allá de la rosca. La abertura de la clavija debe estar a ras de la pared.
- Importante: Para todos los tipos de fijación, los ojos de los ganchos de oscilación deben ser perpendiculares a la dirección de la oscilación. Todos los lugares donde las piezas metálicas entran en contacto deben estar siempre bien engrasados. Todas las partes que soportan la carga de un columpio deben ser revisadas regularmente.
