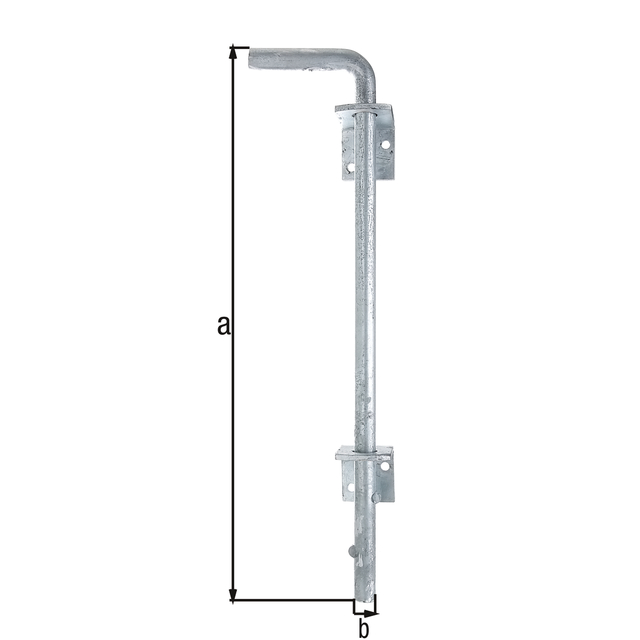

Cerrojo bayoneta
Art.-No. 211011
Acero crudo, galvanizado en caliente
- Medida a:
- 400 mm
- Medida b-Ø:
- 16 mm
- Distancia del perno al pórtico:
- 30 mm
- Tipo de fijación:
- ZAUFSCHR
- Cantidad x agujero-Ø:
- 4 x Ø6.5 mm
- Material/Superficie:
- Acero crudo, galvanizado en caliente
- U.E.:
- 1
- U.P.:
- cartón
- Sistema:
- BDSCH
- Superficie / Color:
- FVZ
- Material:
- Acero
- :
- 16 mm
- :
- 400 mm
- Peso por UV (kg):
- 0.988 kg
Article-No.
Medida a
Medida b-Ø
Distancia del perno al pórtico
Tipo de fijación
Action
Article-No.211011
Medida a400 mm
Medida b-Ø16 mm
Distancia del perno al pórtico30 mm
Tipo de fijaciónZAUFSCHR

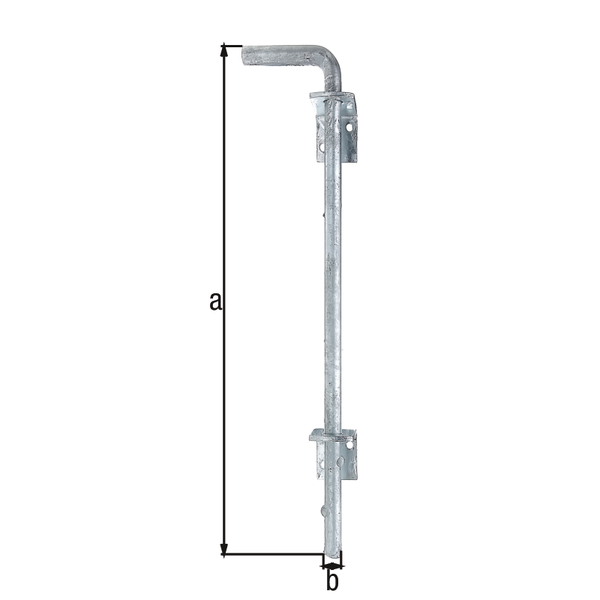

Article-No.211028
Medida a400 mm
Medida b-Ø16 mm
Distancia del perno al pórtico40 mm
Tipo de fijaciónZAUFSCHR

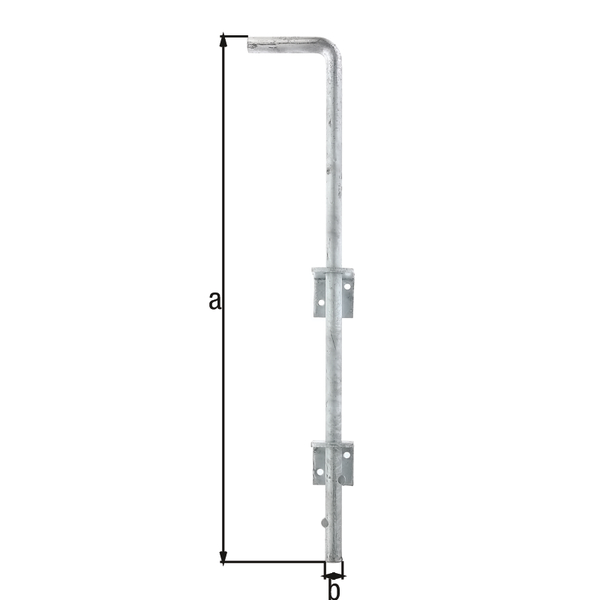

Article-No.211042
Medida a500 mm
Medida b-Ø16 mm
Distancia del perno al pórtico40 mm
Tipo de fijaciónZAUFSCHR

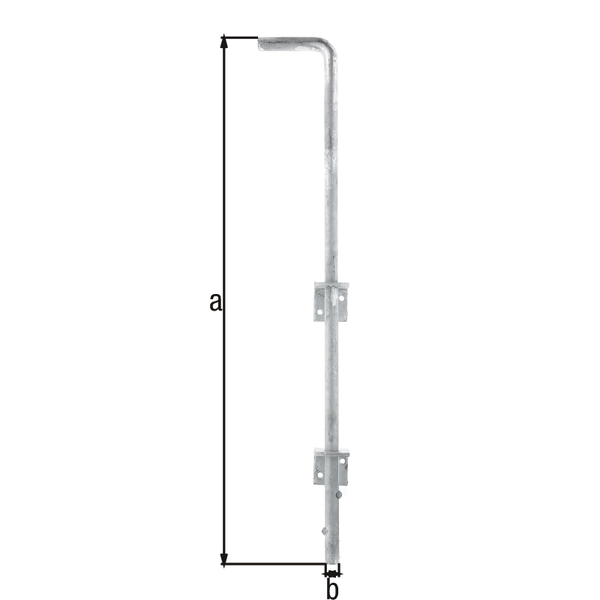

Article-No.211066
Medida a600 mm
Medida b-Ø16 mm
Distancia del perno al pórtico40 mm
Tipo de fijaciónZAUFSCHR
- con dos escuadras de dirección
- Coloque la guía inferior sobre el pasador, entre los dos talones, y atorníllela hasta una altura tal que, estando el pasador abierto, el talón superior de éste toque la guía inferior y el extremo del perno no sobresalga de la puerta.
