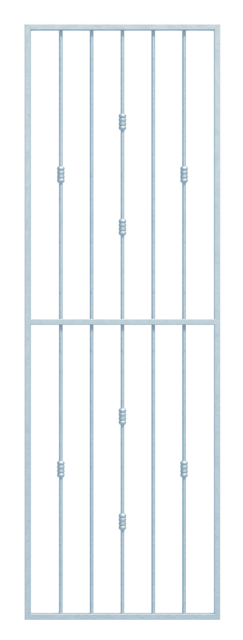

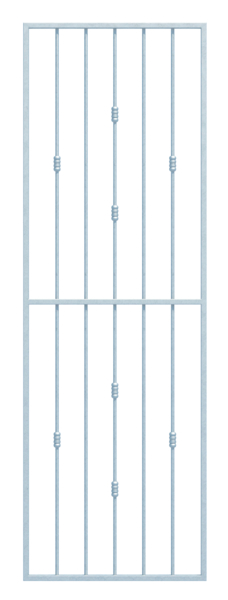

Grille de fenêtre Basic II sur mesure
pour fixation en tableau ou sur mur extérieur
Art.-No. 564414
- Largeur d'ouverture:
- 571 - 945 mm
- Hauteur d'embrasure:
- 1401 - 2000 mm

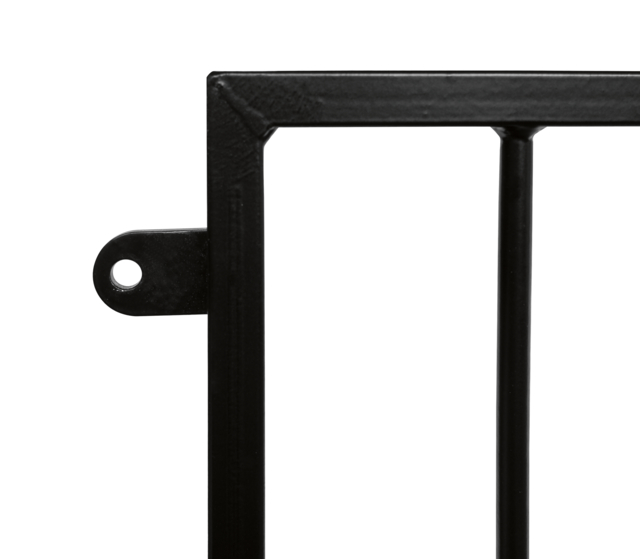

- Largeur du cadre:
- 651 - 1025 mm
- Hauteur de cadre:
- 1401 - 2000 mm
- Épaisseur de cadre:
- 30 x 20 mm
- Indication de remplissage:
- Profilé rond plein
- Ø du barreau intérieur:
- 12 mm

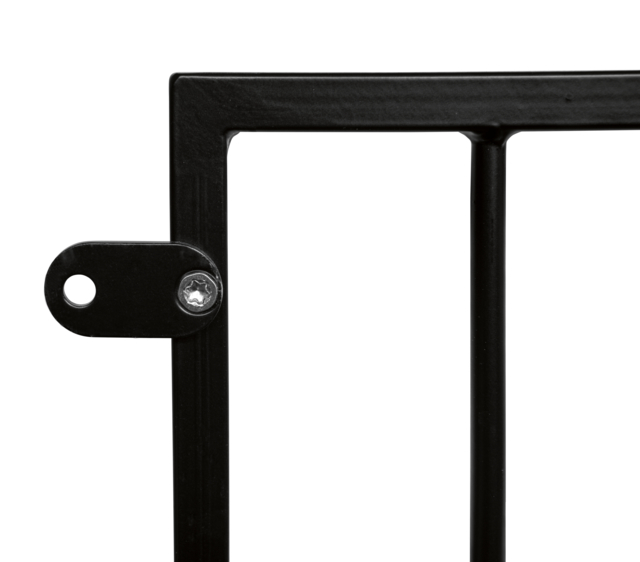

- Nombre de points de fixation:
- 8

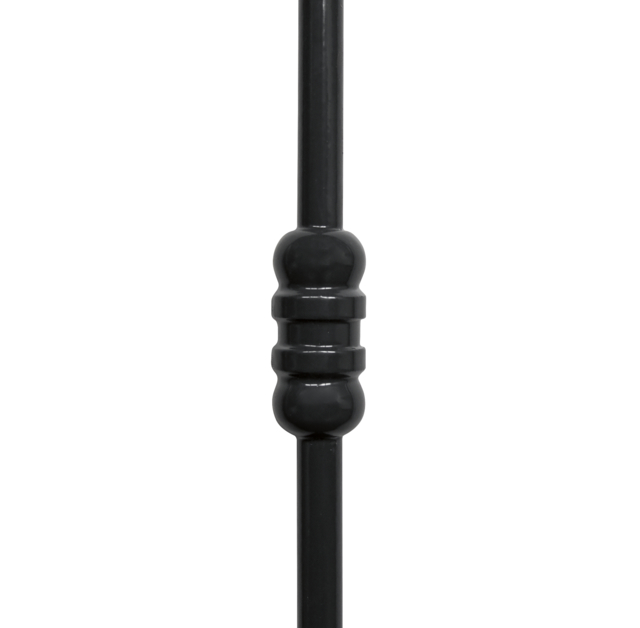

- Barreau:
- avec
- :
- 15 ans
- Matériau/Surface:
- Acier brut, galvanisée passivée, fixation sur le mur
- UE:
- 1
- UV:
- Unité
- Système:
- Basic II
- Finition / Couleur:
- FVZ
- Poids par pièce (kg):
- 24.149 kg
Article-No.
Largeur d'ouverture
Hauteur d'embrasure
Largeur du cadre
Hauteur de cadre
Action
Article-No.564322
Largeur d'ouverture320 - 570 mm
Hauteur d'embrasure400 - 800 mm
Largeur du cadre400 - 650 mm
Hauteur de cadre400 - 800 mm
Article-No.564339
Largeur d'ouverture571 - 945 mm
Hauteur d'embrasure400 - 800 mm
Largeur du cadre651 - 1025 mm
Hauteur de cadre400 - 800 mm
Article-No.564346
Largeur d'ouverture946 - 1320 mm
Hauteur d'embrasure400 - 800 mm
Largeur du cadre1026 - 1400 mm
Hauteur de cadre400 - 800 mm
Article-No.564353
Largeur d'ouverture1321 - 1820 mm
Hauteur d'embrasure400 - 800 mm
Largeur du cadre1401 - 1900 mm
Hauteur de cadre400 - 800 mm
Article-No.564360
Largeur d'ouverture320 - 570 mm
Hauteur d'embrasure801 - 1400 mm
Largeur du cadre400 - 650 mm
Hauteur de cadre801 - 1400 mm
Article-No.564377
Largeur d'ouverture571 - 945 mm
Hauteur d'embrasure801 - 1400 mm
Largeur du cadre651 - 1025 mm
Hauteur de cadre801 - 1400 mm
Article-No.564384
Largeur d'ouverture946 - 1320 mm
Hauteur d'embrasure801 - 1400 mm
Largeur du cadre1026 - 1400 mm
Hauteur de cadre801 - 1400 mm
Article-No.564391
Largeur d'ouverture1321 - 1820 mm
Hauteur d'embrasure801 - 1400 mm
Largeur du cadre1401 - 1900 mm
Hauteur de cadre801 - 1400 mm
Article-No.564407
Largeur d'ouverture320 - 570 mm
Hauteur d'embrasure1401 - 2000 mm
Largeur du cadre400 - 650 mm
Hauteur de cadre1401 - 2000 mm
Article-No.564414
Largeur d'ouverture571 - 945 mm
Hauteur d'embrasure1401 - 2000 mm
Largeur du cadre651 - 1025 mm
Hauteur de cadre1401 - 2000 mm
Article-No.564421
Largeur d'ouverture946 - 1320 mm
Hauteur d'embrasure1401 - 2000 mm
Largeur du cadre1026 - 1400 mm
Hauteur de cadre1401 - 2000 mm
Article-No.564438
Largeur d'ouverture1321 - 1820 mm
Hauteur d'embrasure1401 - 2000 mm
Largeur du cadre1401 - 1900 mm
Hauteur de cadre1401 - 2000 mm
- Grille de fenêtre fabriquée aux dimensions spécifiées
- veillez à indiquer la largeur et la hauteur de l'ouverture entre-mur
- Afin d'éviter une détérioration du mur, la distance entre le perçage pour le support de la grille et l'angle du mur doit être de 80mm.
- Veuillez commander les kits de fixation et de vis séparément.
