• Gond platine réglable, avec trous de vis fraisés, Matériau: Acier brut, Finition: galvanisée passivée, Distance axe-Ø: 13 mm, Entraxe axe - platine: 10,5 mm, Hauteur de platine: 105 mm, Largeur de platine: 45 mm, Longueur axe: 40 mm, réglable de: 20 mm, Épaisseur: 8,00 mm, Filetage: M12, Nombre de trous: 4, Trou: Ø7 mm
  • Gond platine réglable, avec trous de vis fraisés, Matériau: Acier brut, Finition: galvanisée passivée, Distance axe-Ø: 13 mm, Entraxe axe - platine: 10,5 mm, Hauteur de platine: 105 mm, Largeur de platine: 45 mm, Longueur axe: 40 mm, réglable de: 20 mm, Épaisseur: 8,00 mm, Filetage: M12, Nombre de trous: 4, Trou: Ø7 mm

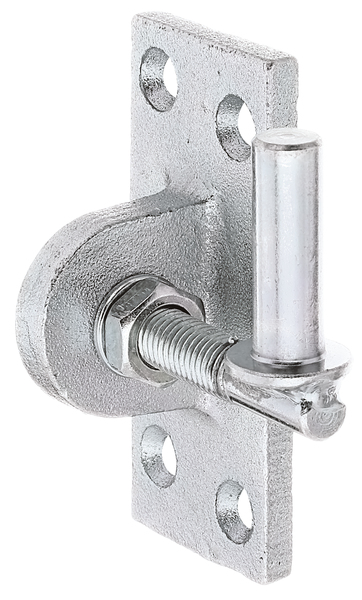

Gond platine réglable

avec trous de vis fraisés
Art.-No. 318239
2 Variants

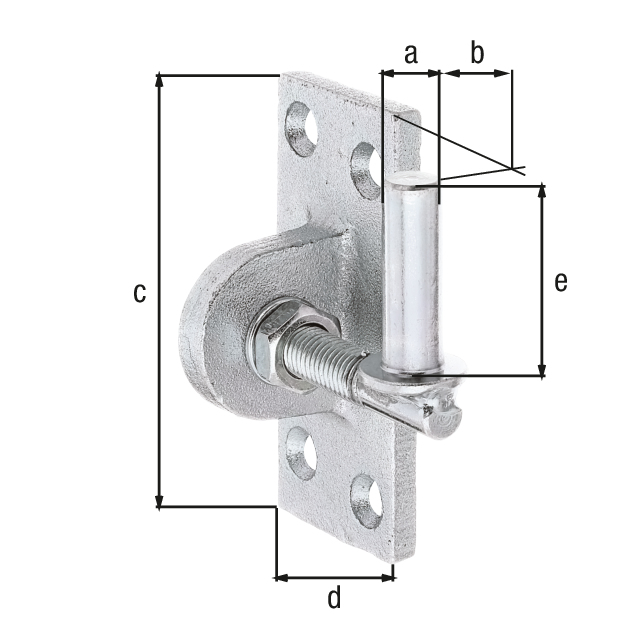

Cote a-Ø:
13 mm
Cote b:
10,5 mm
Cote c:
105 mm
Cote d:
45 mm
Cote e:
40 mm
réglable de:
20 mm
Filetage:
M12
Type de fixation:
à visser
Épaisseur:
8 mm
Nombre x Ø du trou:
4 x Ø7 mm
Matériau/Surface:
Acier brut, galvanisée passivée
UE:
6
UV:
Unité
Système:
LAKL
Finition / Couleur:
VERZ
Matériau:
Acier
:
13 mm
:
45 mm
Poids par pièce (kg):
0.52 kg
Article-No.
Cote a-Ø
Cote b
Cote c
Cote d
Action
Article-No.318239
Cote a-Ø13 mm
Cote b10,5 mm
Cote c105 mm
Cote d45 mm

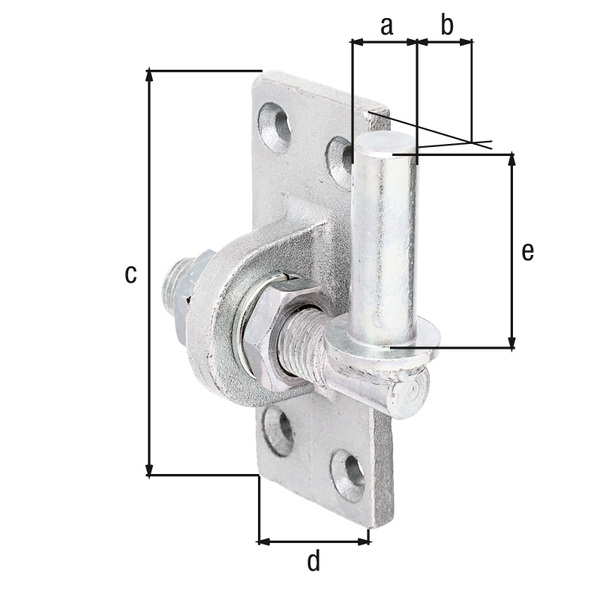

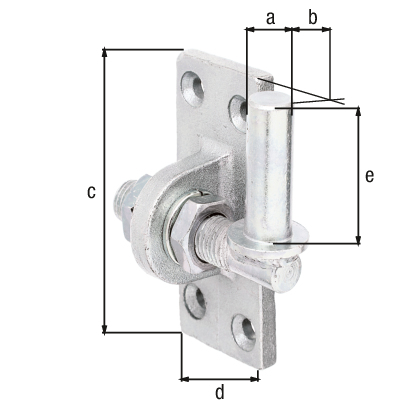

Article-No.318246
Cote a-Ø16 mm
Cote b9 mm
Cote c105 mm
Cote d45 mm
  • avec écrou et deux rondelles grower
  • Le gond permet d'ajuster le portail lorsqu'il est monté.
  • Vous trouverez le matériel de fixation adapté dans l’espace « Vis et accessoires ».
