Penture contre-coudée bout arrondi
Art.-No. 318406
Acier brut, galvanisée passivée

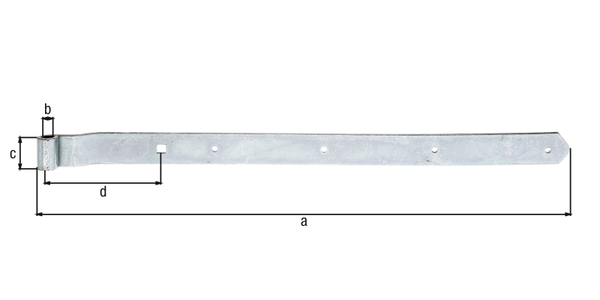

- Cote a:
- 642 mm
- Cote b-Ø:
- 13 mm
- Cote c:
- 40 mm
- Cote d:
- 135 mm
- Type de fixation:
- à visser
- Épaisseur:
- 5 mm
- Coude:
- 15 mm
- Nombre x Ø du trou:
- 4 x Ø7 mm
- Nombre x trou (Lxl):
- 1 x ( 11 x 11 ) mm
- Matériau/Surface:
- Acier brut, galvanisée passivée
- UE:
- 6
- UV:
- Unité
- Système:
- LAKL
- Finition / Couleur:
- VERZ
- Matériau:
- Acier
- Ø gond:
- 13 mm
- :
- 642 mm
- :
- 40 mm
- Poids par pièce (kg):
- 1.026 kg
Article-No.
Cote a
Cote b-Ø
Cote c
Cote d
Action
Article-No.318406
Cote a642 mm
Cote b-Ø13 mm
Cote c40 mm
Cote d135 mm

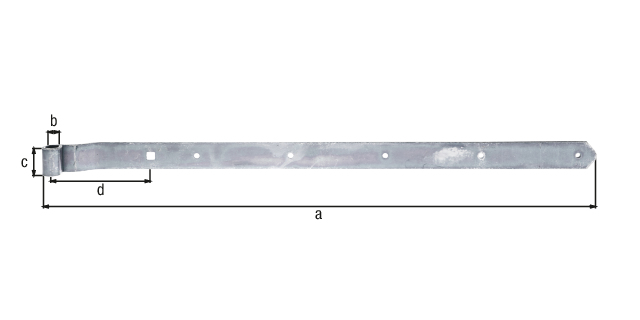

Article-No.318413
Cote a783.5 mm
Cote b-Ø16 mm
Cote c40 mm
Cote d135 mm
- Nous recommandons l'utilisation du gond sur platine type DI pour une utilisation parfaite.
- Vous trouverez le matériel de fixation adapté dans l’espace « Vis et accessoires ».
