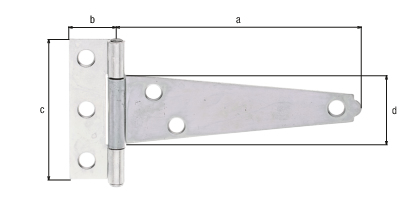

Box hinge
with countersunk screw holes
Art.-No. 347314
raw steel, galvanised, thick-film passivated
- Dimension a:
- 100 mm
- Dimension b:
- 20 mm
- Dimension c:
- 60 mm
- Dimension d:
- 29 mm
- Material thickness:
- 1.5 mm
- Quantity x hole Ø:
- 6 x Ø5.5 mm
- Material/surface:
- raw steel, galvanised, thick-film passivated
- UNIT:
- 25
- PU:
- Piece
- Surface / Colour:
- VERZ
- Material:
- Steel
- :
- 100 mm
- Type:
- rolled
- Weight per UQ (kg):
- 0.051 kg
Article-No.
Dimension a
Dimension b
Dimension c
Dimension d
Action
Article-No.347314
Dimension a100 mm
Dimension b20 mm
Dimension c60 mm
Dimension d29 mm

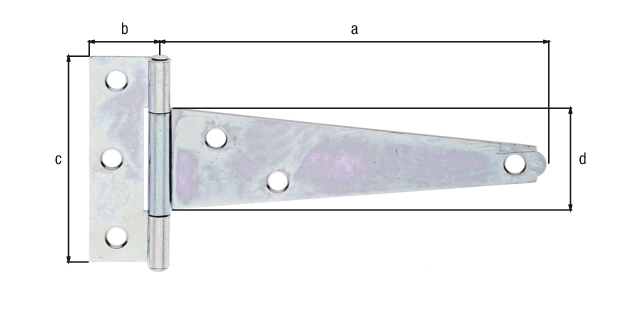

Article-No.347321
Dimension a125 mm
Dimension b22.5 mm
Dimension c70 mm
Dimension d33.5 mm

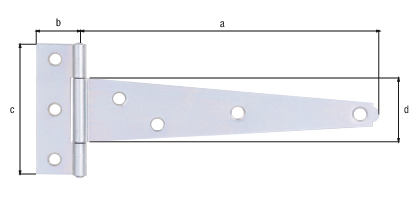

Article-No.347338
Dimension a150 mm
Dimension b22.5 mm
Dimension c70 mm
Dimension d33 mm

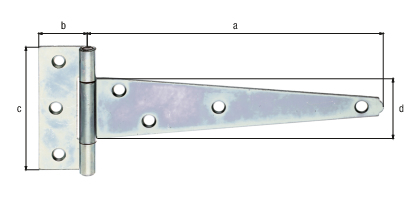

Article-No.347345
Dimension a200 mm
Dimension b32 mm
Dimension c90 mm
Dimension d43.5 mm
- Suitable fasteners can be found in the range “Screws and accessories”.
